Các yếu tố chính của kiểm soát chất lượng trong sản xuất cuộn dây động cơ

Là thành phần cốt lõi của sản xuất động cơ, chất lượng của cuộn dây động cơ ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và độ tin cậy của động cơ. Trong quá trình sản xuất cuộn dây, sơ suất trong bất kỳ liên kết nào có thể dẫn đến ngắn mạch, thất bại cách điện hoặc giảm hiệu quả. Do đó, kiểm soát chất lượng trở thành chìa khóa để đảm bảo tính nhất quán và ổn định của sản phẩm. Bài viết này sẽ phân tích các yếu tố chính của kiểm soát chất lượng trong sản xuất cuộn dây động cơ từ bốn khía cạnh: lựa chọn nguyên liệu thô, quy trình cuộn dây, xử lý cách nhiệt và xác minh thử nghiệm.



Lựa chọn nguyên liệu thô: Sự đảm bảo cơ bản về chất lượng

Nguồn chất lượng cuộn dây nằm trong nguyên liệu thô, đặc biệt là dây men và vật liệu cách nhiệt. Đường kính dây dẫn, độ dày màng sơn và mức kháng nhiệt độ của dây men phải đáp ứng các yêu cầu thiết kế. Bất kỳ sai lệch nào cũng có thể dẫn đến sự kháng cự không đồng đều hoặc phân tích cách nhiệt. Ví dụ, dây men kháng nhiệt độ cao (như 200 ℃ cấp) thường được sử dụng trong động cơ xe năng lượng mới để đối phó với hoạt động tải cao. Các vật liệu cách điện như giấy cách điện hoặc nêm khe cũng phải có tính chất điện tuyệt vời và cường độ cơ học. Bước đầu tiên của kiểm soát chất lượng là kiểm tra nghiêm ngặt các nguyên liệu thô, kiểm tra tính chất vật lý và thông số điện của chúng và đảm bảo tính nhất quán hàng loạt. Chỉ các nguyên liệu thô chất lượng cao mới có thể cung cấp bảo đảm đáng tin cậy cho các quy trình tiếp theo.



Quá trình cuộn dây: Cốt lõi của độ chính xác và tính nhất quán

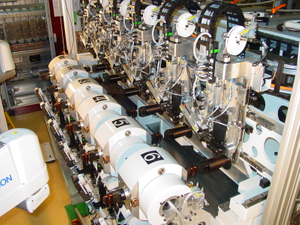

Quá trình cuộn dây là một liên kết chính trong kiểm soát chất lượng, trực tiếp xác định tính đồng nhất và hiệu suất điện của cuộn dây. Kiểm soát căng thẳng là yếu tố chính: quá nhiều căng thẳng có thể phá vỡ dây men hoặc làm hỏng màng sơn, trong khi quá ít lực căng sẽ khiến cuộn dây nới lỏng và ảnh hưởng đến phân phối hiện tại. Thiết bị cuộn dây hiện đại thường được trang bị hệ thống điều chỉnh độ căng tự động để đảm bảo độ kín của mỗi cuộn dây. Ngoài ra, tốc độ uốn và độ chính xác sắp xếp cũng rất quan trọng. Ví dụ, các cuộn dây nhiều lớp cần đảm bảo rằng các lớp được căn chỉnh để tránh chéo hoặc chồng chéo, đòi hỏi thiết bị phải có hệ thống CNC có độ chính xác cao. Tính nhất quán và độ tin cậy của cuộn dây có thể được cải thiện đáng kể thông qua việc tiêu chuẩn hóa và giám sát thời gian thực của các tham số quy trình.



Điều trị bằng cách nhiệt: Một rào cản quan trọng để ngăn ngừa thất bại

Điều trị cách nhiệt là một đảm bảo quan trọng cho độ bền của cuộn dây vận động, ảnh hưởng trực tiếp đến khả năng chống chập và tuổi thọ dịch vụ của chúng. Sau khi cuộn dây, cuộn dây thường cần được nhúng trong quá trình ngâm tẩm áp suất vecunh hoặc chân không (VPI) để lấp đầy khoảng cách cuộn dây và tăng cường cường độ cách điện. Chìa khóa để kiểm soát chất lượng nằm ở tính đồng nhất của vecni nhúng và hiệu ứng bảo dưỡng. Ví dụ, vecni nhúng không đủ có thể gây ra các bong bóng bên trong, trở thành một mối nguy hiểm ẩn trong hoạt động; Trong khi nhiệt độ và thời gian chữa bệnh không đúng sẽ ảnh hưởng đến độ cứng của màng sơn. Do đó, cần phải kiểm soát chặt chẽ nồng độ, nhiệt độ và thời gian khô của vecni, và xác minh hiệu ứng cách điện thông qua thử nghiệm siêu âm hoặc thử nghiệm phóng điện một phần để đảm bảo sự ổn định của cuộn dây dưới nhiệt độ cao và môi trường áp suất cao.



Kiểm tra và xác minh: tuyến phòng thủ cuối cùng cho chất lượng

Sau khi cuộn dây được sản xuất, thử nghiệm toàn diện là liên kết cuối cùng của kiểm soát chất lượng. Các mục thử nghiệm phổ biến bao gồm thử nghiệm điện trở, thử nghiệm điện trở cách điện và kiểm tra điện áp để đánh giá hiệu suất điện của cuộn dây. Ví dụ, thử nghiệm điện trở có thể phát hiện các vấn đề ngắn mạch hoặc mạch mở trong cuộn dây, trong khi chịu được kiểm tra điện áp xác minh xem liệu cách điện có thể chịu được điện áp hoạt động hay không. Ngoài ra, các bài kiểm tra hiệu suất động (như hoạt động không tải) cũng có thể phản ánh hiệu suất của cuộn dây trong công việc thực tế. Để đảm bảo kết quả kiểm tra chính xác, các thiết bị được hiệu chỉnh phải được sử dụng và các quy trình kiểm tra tiêu chuẩn hóa phải được thiết lập. Phân tích và sửa chữa các sản phẩm không đủ tiêu chuẩn có thể tối ưu hóa hơn nữa quá trình sản xuất.



Phần kết luận

Kiểm soát chất lượng trong sản xuất cuộn dây động cơ chạy qua toàn bộ quá trình nguyên liệu thô, quy trình, cách điện và thử nghiệm, và mỗi liên kết là rất quan trọng. Bằng cách chọn nguyên liệu thô chất lượng cao, tối ưu hóa các quá trình cuộn dây, tăng cường xử lý cách nhiệt và thực hiện thử nghiệm nghiêm ngặt, các công ty có thể cải thiện hiệu quả chất lượng cuộn dây và đáp ứng các yêu cầu về hiệu suất của động cơ trong các kịch bản ứng dụng khác nhau. Theo xu hướng của ngành về trí thông minh và hiệu quả, việc giới thiệu thiết bị tự động và quản lý dựa trên dữ liệu sẽ cải thiện hơn nữa tính chính xác và hiệu quả của kiểm soát chất lượng và đưa sức sống mới vào sản xuất động cơ.
