Macchina per isolamento e inserimento di slot C1L1-1004 、 C1L1-1806 、 C1W1-2608 、 C1W1-3410

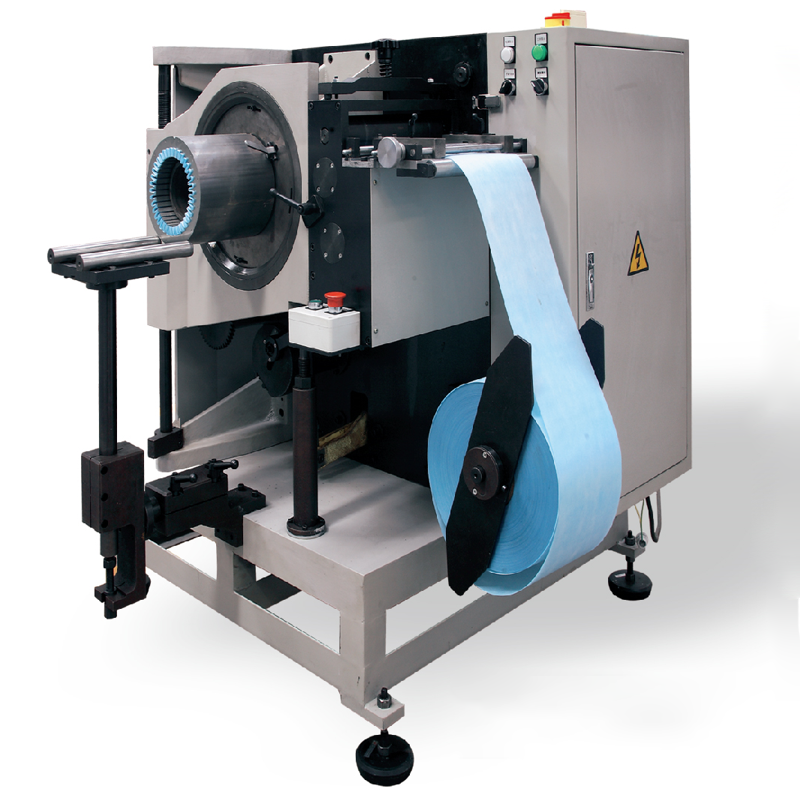

Questo modello è per il processo di inserimento dell'avvolgimento del motore e il controllo del programma completa automaticamente le azioni come l'alimentazione automatica di isolamento, ripiegamento, lunghezza, taglio, formazione, inserimento del ferro e rotazione e indicizzare il nucleo di ferro. I modelli C1L1 - 1004A, C1L1 - 1806A e C1W1 - 2608A possono aggiungere la funzione dell'inserzione intermittente isolante dello slot per nuclei di ferro con diverse forme di slot.

Modello:
C1L1-1004 、 C1L1-1806 、 C1W1-2608 、 C1W1-3410
Marca:
Zhongji intelligente

Disponibilità:



Informarsi Aggiungi al cestino

Descrizione del prodotto

Vantaggi del prodotto

La macchina ha le caratteristiche della comoda sostituzione e regolazione dello stampo, buona stabilità, comodo funzionamento e manutenzione e alta efficienza di lavoro.

È guidato elettricamente e, attraverso il programma CAM, è in grado di completare automaticamente le seguenti attività: alimentazione, piegatura, lunghezza - fissaggio, taglio, formazione, inserimento del nucleo di ferro e operazioni di rotazione e indicizzazione.

I tipi C1L1 - 1004, C1L1 - 1806 e C1W1 - 2608 sono in grado di aggiungere funzioni di inserzione intermittente di isolamento slot in base alle diverse forme di slot del nucleo di ferro. È facile da regolare e cambiare gli stampi, ha una buona stabilità, è conveniente per il funzionamento e la manutenzione e ha un'elevata efficienza di lavoro.

Parametri del prodotto

Parametro	C1L1-1004	C1L1-1806	C1W1-2608	C1W1-3410
Max. Statore esterno dia.	160 mm	230 mm	310 mm	320 mm
Spessore di laminazione MAX.Stator	90 mm	160 mm	240 mm	320 mm
Tempo di tatto	0.45S/slot	0,6s/slot	0,7S/slot	1.5S/slot
Max.Feeding Lunghezza	40 mm	60 mm	80 mm	100 mm
Larghezza ormana	2-5 mm	2-5 mm	3-7 mm	3-10 mm
Max.Thickness of Isolation Paper	0,3 mm	0,3 mm	0,4 mm	0,5 mm
Forma di slot	1 （salto di slot）	1 （salto di slot）	1	1
Fonte di energia	380V50Hz trifase a quattro fasi
Energia	2KW
Peso	circa 690 kg	950 kg	1330 kg	1500 kg
Dimensione (lx w xh)	1000x1000x1000mm	1000x1080x1000mm	1940x1160x1300mm	1790x1700x1750mm

Nota: la società si riserva il diritto di modificare i parametri tecnici del prodotto e il contenuto non è la base di ordinazione e accettazione; Le specifiche sono soggette a modifiche senza ulteriore preavviso.
